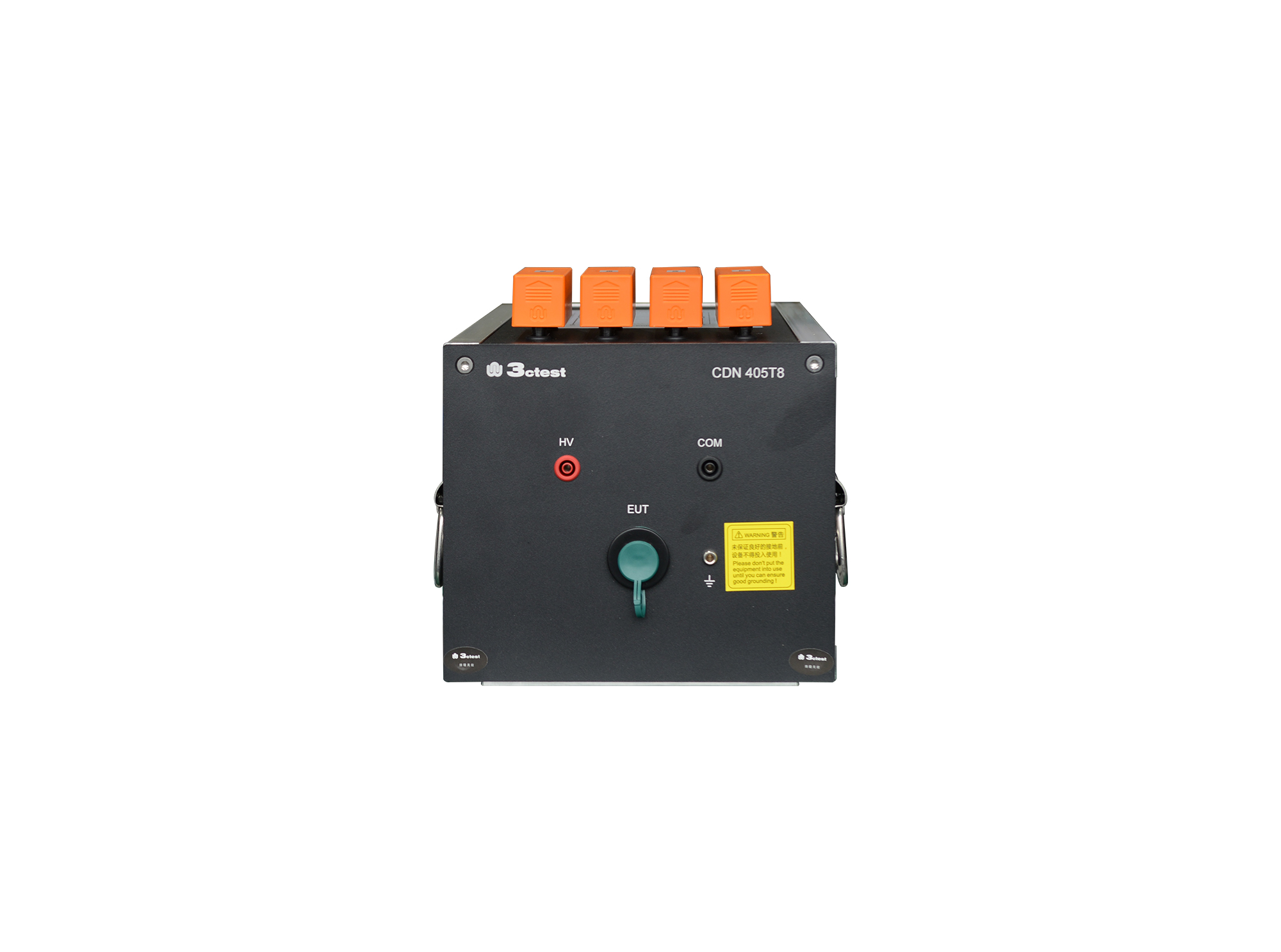

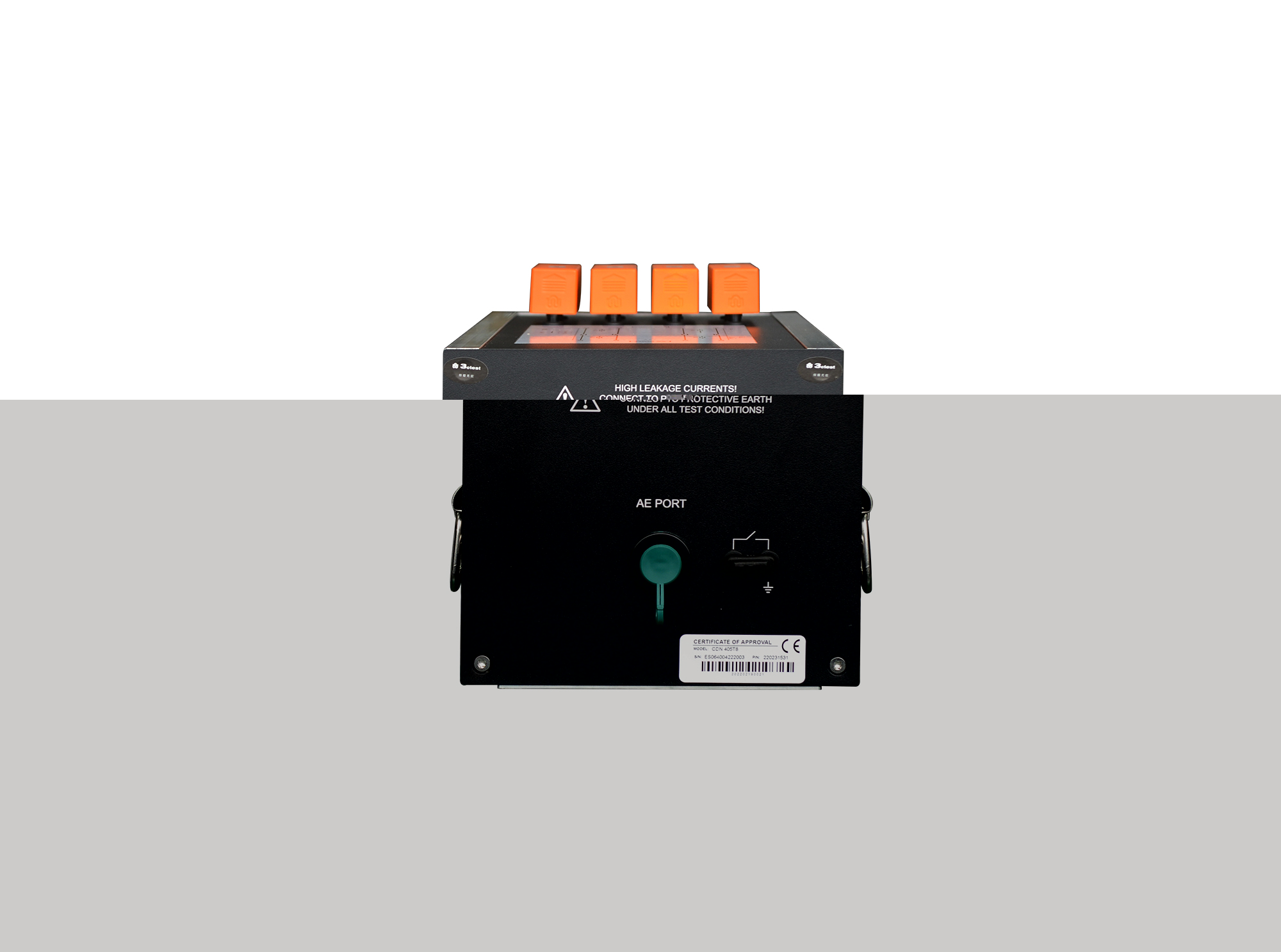

CDN 405T8（POE）耦合/去耦网络适用于（浪涌试验）4对8线非屏蔽对称高速（POE）通信线耦合去耦网络，其峰值电压可达到 6KV。严格按照IEC 61000-4-5：2017标准来设计。最高数据传输速率高达1,000 MBit/s。采用高导磁性材料作为退耦器件，退耦性能及传输速率稳定，体积小巧便于携带使用方便。
测试链接示意图：
> 满足IEC/EN 61000-4-5：2005和IEC/EN 61000-4-5：2017图11要求；
> 作为外置耦合去耦网络，配套雷击浪涌发生器使用；
> 耦合波形1.2/50 s、8/20 μs;
> 传输速率1000 Mbit/s；
> 耐浪涌冲击能力强，标准耐压6 KV。
项目 | CDN 405T8（POE） |
标准 | IEC/EN 61000-4-5 |
耦合波形 | 1.2/50 μs、8/20 μs |
脉冲电压 | 6 KV |
耦合模式 | 4对8线非屏蔽 线对地 |
耦合器件 | TVS管 |
通信接口规格 | RJ45母连接器，连接电信线 |
脚位图 | Pair 1: pins 1 / 2 Pair 2: pins 3 / 6 Pair 3: pins 5 / 4 Pair 4: pins 7 / 8 |
数据速率 | 1,000 MBit/s |
工作电压 | AC 50V，DC 70V |
工作电流 | 最大 1 A |
去耦电感 | 20 mH |
残余电压 | ＜200 V（耦合浪涌电压） |
测试线（1根） | 100F/RT |
测试线（1根） | 100F/SW |
测试线（1根） | 150A 黄绿色 |
短接插头（8个） | U型 |
限流模组（4个） | NR 160Ω |
连接网线（2根） | 1m cat 6网线 |
资料（1份） | 原厂测试证书 ，操作手册 |
