非屏蔽对称高速通信线雷击浪涌耦合去耦网络

CDN 405T8-C

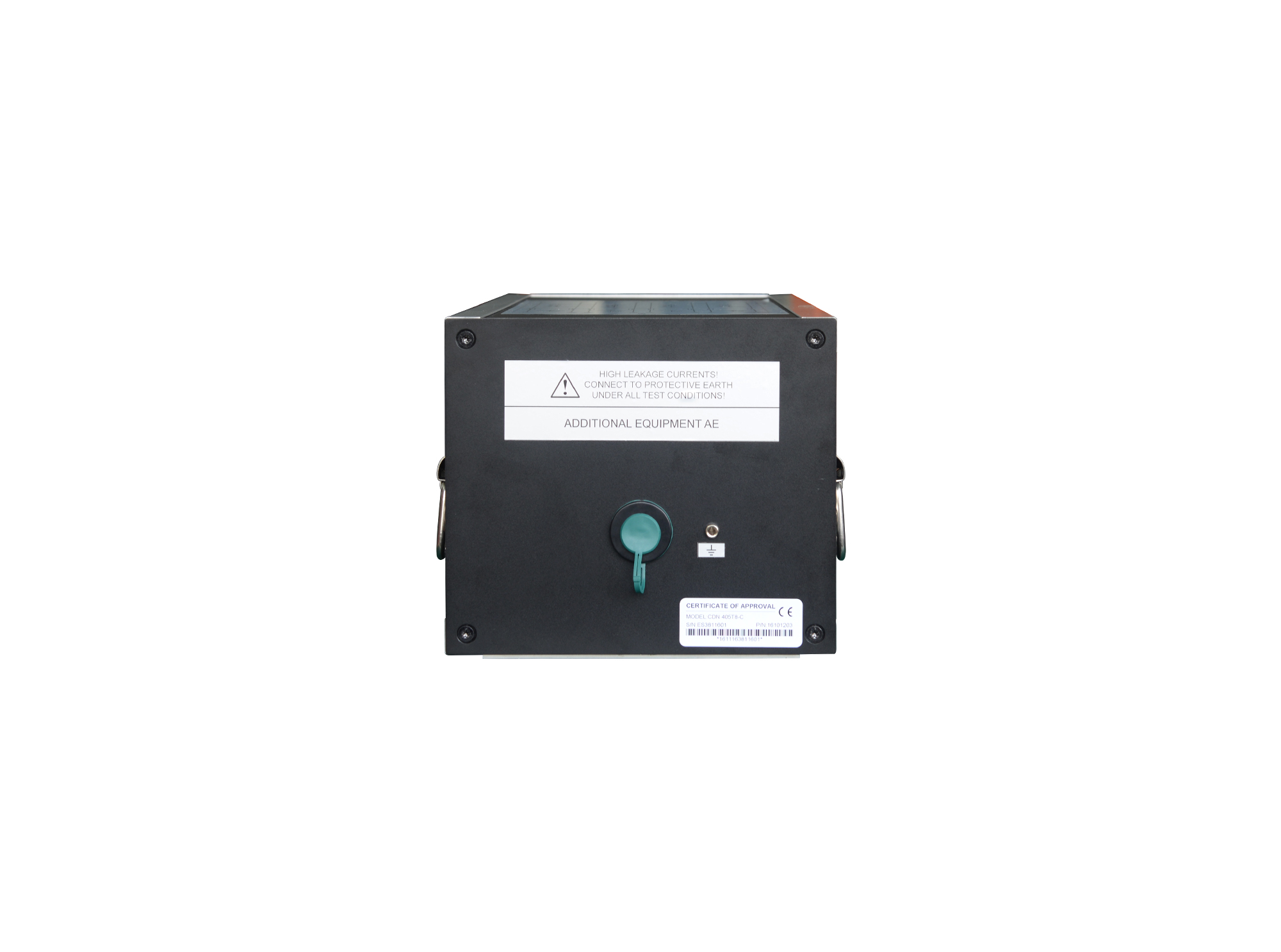

CDN 405T8-C耦合/去耦网络用来测试非屏蔽对称高速通信线路防雷击浪涌能力。数据传输速率高达1,000MBit/s。是按照IEC/EN 61000-4-5图11(电容器耦合)非屏蔽的对称高速数据线标准来设计。采用高导磁性材料作为退耦器件，退耦性能及传输速率稳定。

产品概述

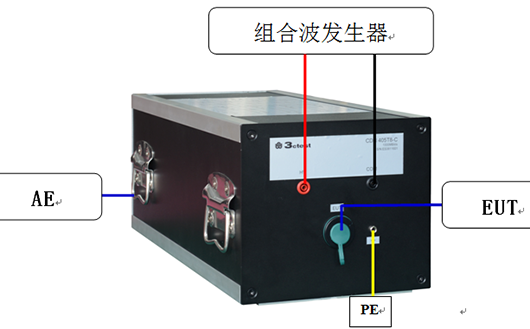

测试连接示意图：


设计原理图：


依据IEC 61000-4-5：2017 Figure 11

产品特点

> 采用高导磁性材料作为退耦器件
> 同时可以对四路八线通信线测试输出
> 传输速率10MB/100MB/1000MB
> 同时迭加浪涌波形
> 耐浪涌冲击能力强，标准耐压6 kV,最大耐受10 kV峰值电压（需定制）

产品标准

IEC标准

GB/T标准

EN标准

其他标准

查看全部适合标准

应用行业

产品参数

技术参数

项目	CDN 405T8-C
标准	IEC/EN 61000-4-5
耦合波形	1.2/50 μs、8/20 μs
脉冲电压	6 kV (10 kV 需要定制)
耦合模式	4对8线非屏蔽对称共模（线对地）
耦合器件	电容器
输出阻抗	电阻内置160 Ω*4；8线等效阻抗40 Ω
去耦电感	20 mH
残余电压	<2%（耦合浪涌电压）
通信接口规格	RJ45母连接器，连接电信线
脚位图	Pair 1: pins 1 / 2 Pair 2: pins 3 / 6 Pair 3: pins 4 / 5 Pair 4: pins 7 / 8
数据速率	10 MBit/s、100 MBit/s、1,000 MBit/s
工作电压	最大 100V DC
工作电流	最大 1 A
