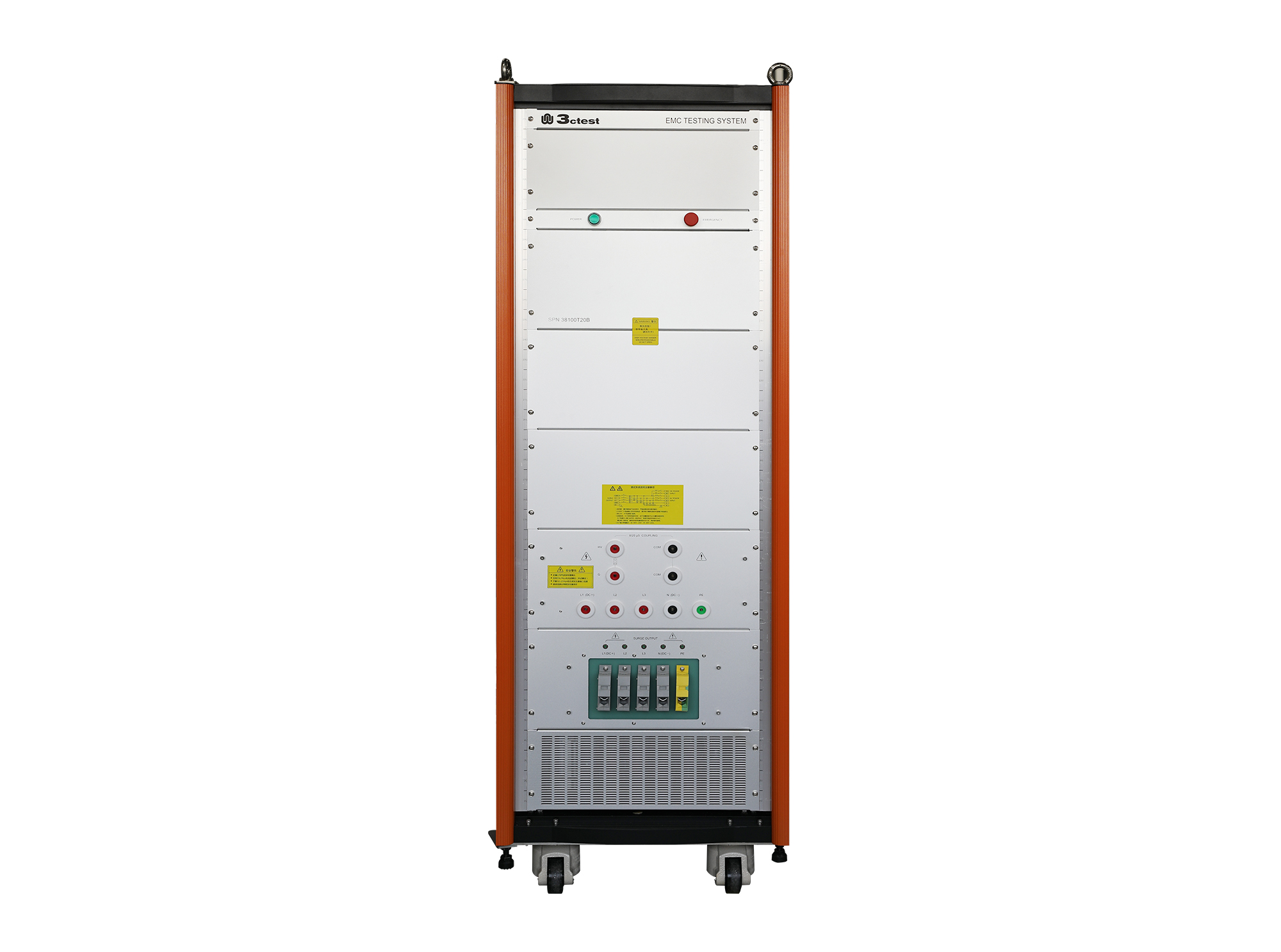

SPN 38100T20A&20B高压大功率雷击浪涌耦合/去耦网络，满足全量程测试要求，可分别搭配S10C2000、CWS 2000MS进行不同波形测试。浪涌组合波试验电压最高为20kV、10kA，8/20μs电流波最高为20kA。满足AC/DC交直流供电，EUT最大带载能力AC 380V 100A三相五线、DC 380V 100A。
> EUT最大电压AC 380V DC 380V 100A；
> 进行排程设置，实现全自动网络投切功能；
> 浪涌组合波测试电压最高可达 20kV、10 kA；
> 8/20μs电流波最高可达 20KA；
> 任意线路相位角度叠加。
三相全自动耦合/去耦网络 | 符合 EN/IEC 61000-4-5、GB/T 17626.5 雷击浪涌组合波测试 电压可达20kV (1.2/50 μs） 电流可达10kA (8/20 μs) 注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值 |
相位同步 | 任意线-线、线-地相位角度迭加 |
耦合路径 | L1、L2、L3、N、线路任意组合路径 L1（DC+）、N（DC-）直流路径 |
耦合投切方式 | 自动投切 |
耦合电容 | 9uF（线-地）、18uF（线-线） |
耦合电阻 | 10 ohm（线-地）、0 ohm（线-线） |
EUT带载能力 | Max AC 380V、100A；Max DC 380V、100A； |
EUT注入端的残余脉冲电压 | 不超过施加试验脉冲电压的15%或耦合/去耦网络额定电压峰值的2倍 |
电源线、测试线、接地线、25芯数据线、出厂检验报告、说明书。
