抛负载脉冲模拟器

LDS 200Nxx系列

LDS 200Nxx系列抛负载模拟器是模拟交流发电机正在向电池输入电流的过程当中，电池与交流发电机突然断开连接（例如：腐蚀造成的突然断开）的情况下产生的抛负载高能量脉冲，该脉冲具有很强的破坏性。LDS 200Nxx系列抛负载模拟器可以模拟非抑制或抑制集中抛负载高能量脉冲波形,持续时间达数百毫秒甚至更长。LDS 200Nxx系列所产生的抛负载脉冲可满足ISO 7637-2、ISO16750-2以及众多汽车厂家的与之相同或类似种类标准，例如福特、克莱斯勒等。通过内置箝位限幅电路，LDS 200Nxx还能产生符合国际标准和汽车厂家标准的限幅抛负载脉冲，在输出抑制电压波形时，脉冲宽度不发生变化。

测试链接示意图1:

测试链接示意图2：

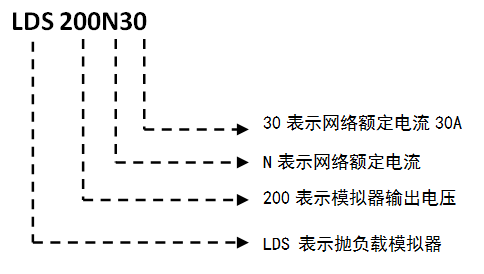

命名规则：

> 5.7寸彩色触摸屏前面板操作；
> 可产生限幅抛负载脉冲；
> 内置可调源阻抗；
> 脉冲持续时间最高可达1200ms(内阻2Ω以上)；
> 满足更多厂家测试要求；
> 内置60V/30A或50A或100A或200A耦合器；
> 具有DUT电流检测及过流保护功能；
> 以太网RJ45接口，用于PC远程控制、打印测试报告。
