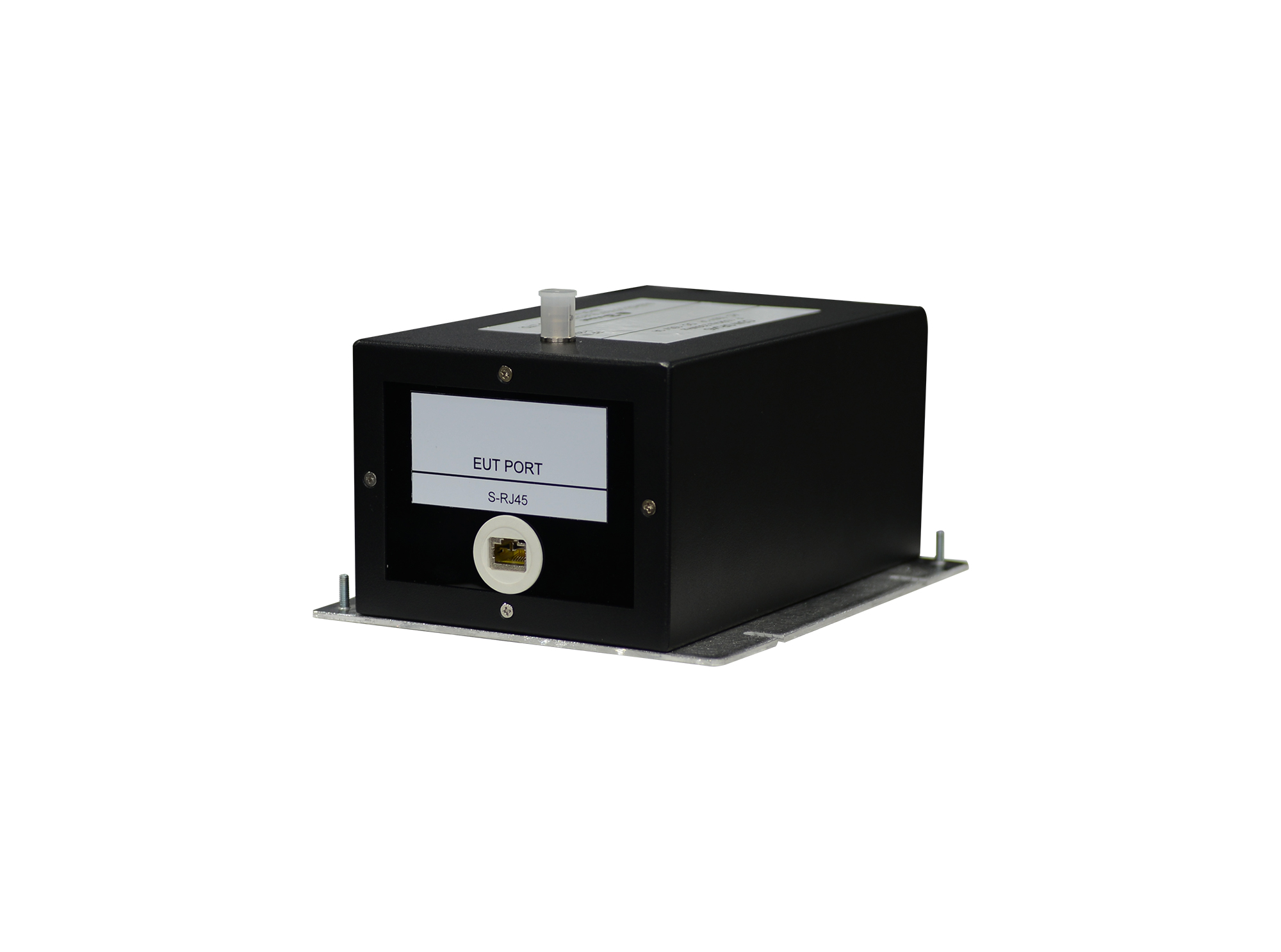

屏蔽对称耦合/去耦网络

CDN SRJ45

IEC/EN 61000-4-6对耦合/去耦网络（CDN）系列的设计和性能做了明确的规定。对每款耦合/去耦网络使用的线缆类型和所传输的信号也做了详细的规定。

产品概述

IEC/EN 61000-4-6对耦合/去耦网络（CDN）系列的设计和性能做了明确的规定。对每款耦合/去耦网络使用的线缆类型和所传输的信号也做了详细的规定。
CDN SRJ45耦合/去耦网络适用于四对8线屏蔽平衡通讯线。满足IEC/EN 61000-4-6标准要求。

产品特点

> 可以用于信号传输速率 1000 MBit/s
> 用于4对（8线）屏蔽平衡线
> 最大可以承受1A电流
> AE与EUT端口皆为屏蔽RJ45

标准

IEC标准

GB/T标准

EN标准

行业

参数

技术参数

共模阻抗(EUT)

分压系数（RF输入-EUT口）

共模干扰抑制 (RF 端口 / AE)

通用参数

配件

随机标配

转接头、出厂报告、说明书

选配器件

立即咨询

如果您对我们的产品感兴趣，请留下信息，我们将尽快与您联系，谢谢！

150 kHz ~ 80 MHz	9.5 dB±1 dB
80 MHz ~ 230 MHz	9.5 dB±2 dB

CDN 100KIT	150 Ω转50 Ω校准装置
TF2-1-BNC(J) 2W DC-1G	50Ω/2W同轴终端负载(BNC口)
