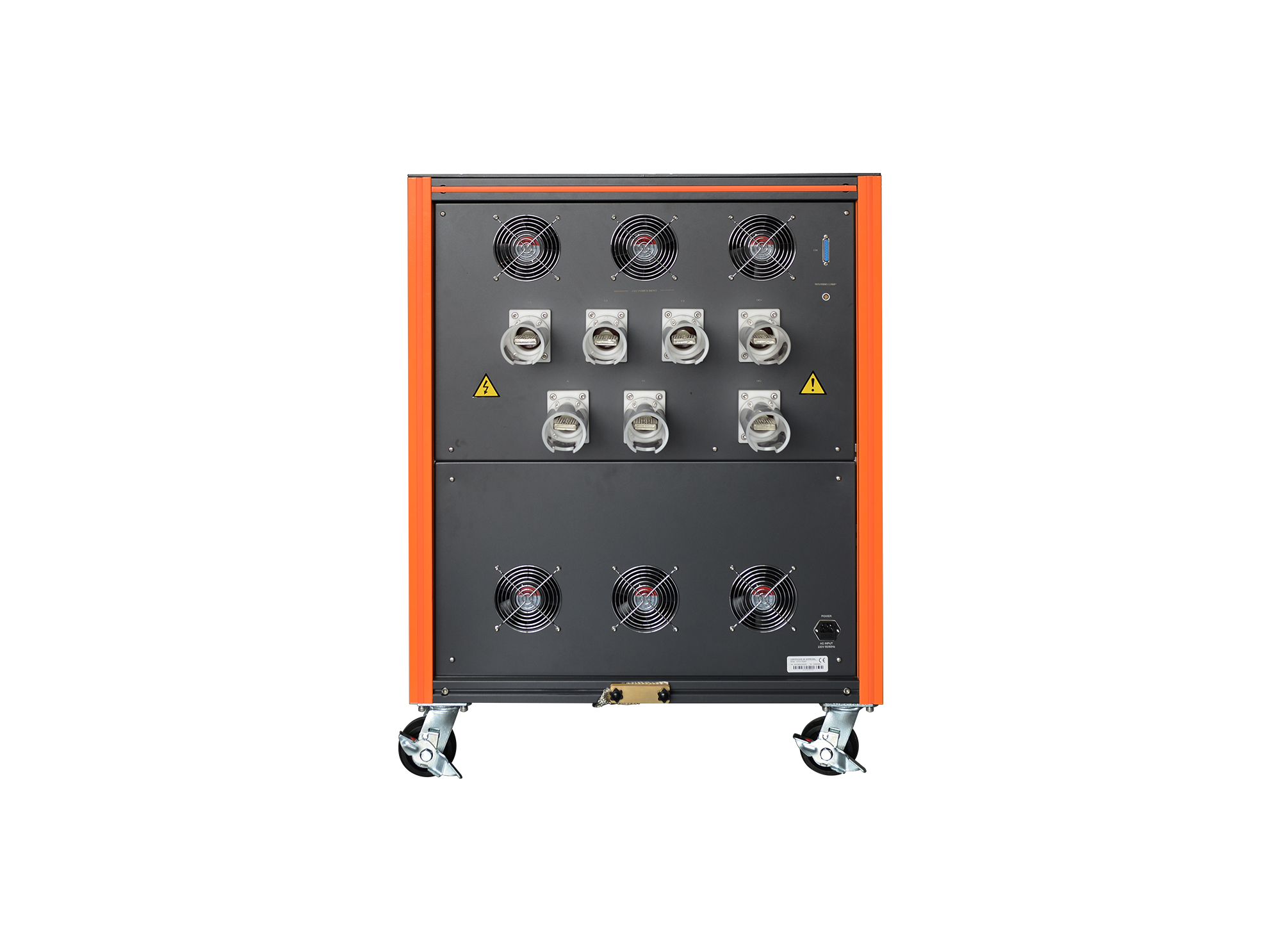

EFT 700G/EFTN 70300T高压大功率脉冲群测试系统，是专门设计的一款高压大功率测试设备，性能完全满足欧盟CE认证及CCC认证。系统内置EFT 700G信号发生器主机和EFTN 70300T三相五线大功率全自动叠加耦合/去耦网络，可以满足对新能源测试系统以及大功率负载测试的要求。具有可靠性好、性能稳定、使用方便等特点。EUT高压大功率带载能力，DC 1500 V 310 A、AC 700 V 310 A三相五线，其他EUT电压、电流等级，可以根据客户要求定制。
> EUT 直流负载能力DC 1500 V 310 A;
> EUT 交流负载能力AC 700 V 310 A三相五线;
> 最高输出脉冲电压7KV；
> 对试验电压、极性、相位同步角度等试验参数;进行排程设置，实现全自动网络投切功能;
> 任意线路的相位角度叠加.
| 测试电压范围 | 0.2 kV ~ 7 kV ±10% |
| 极性 | 正、负、先正后负 |
| 源阻抗 | 50 ohm |
| 脉冲波形 | 5/50 ns，50 ohm 、1000 ohm负载 |
| 上升时间 | 5 ns±30%，50 ohm负载，1000 ohm负载 |
| 脉冲持续时间 | 50 ns，±30%，50 ohm负载 50 ns，-15/+100 ns，1000 ohm负载 |
| 脉冲频率 | 0.1 kHz ~ 1000 kHz |
| 单个脉冲群数量 | 标准75个（1-267个） |
| 脉冲群周期 | 11 ms - 10100 ms |
| 测试持续时间 | 1 s ~ 9999 s |
| 触发方式 | 自动、手动、外部触发 |
| 同步 | 0°-360°，分辨率1°步进设置或随机方式 |
