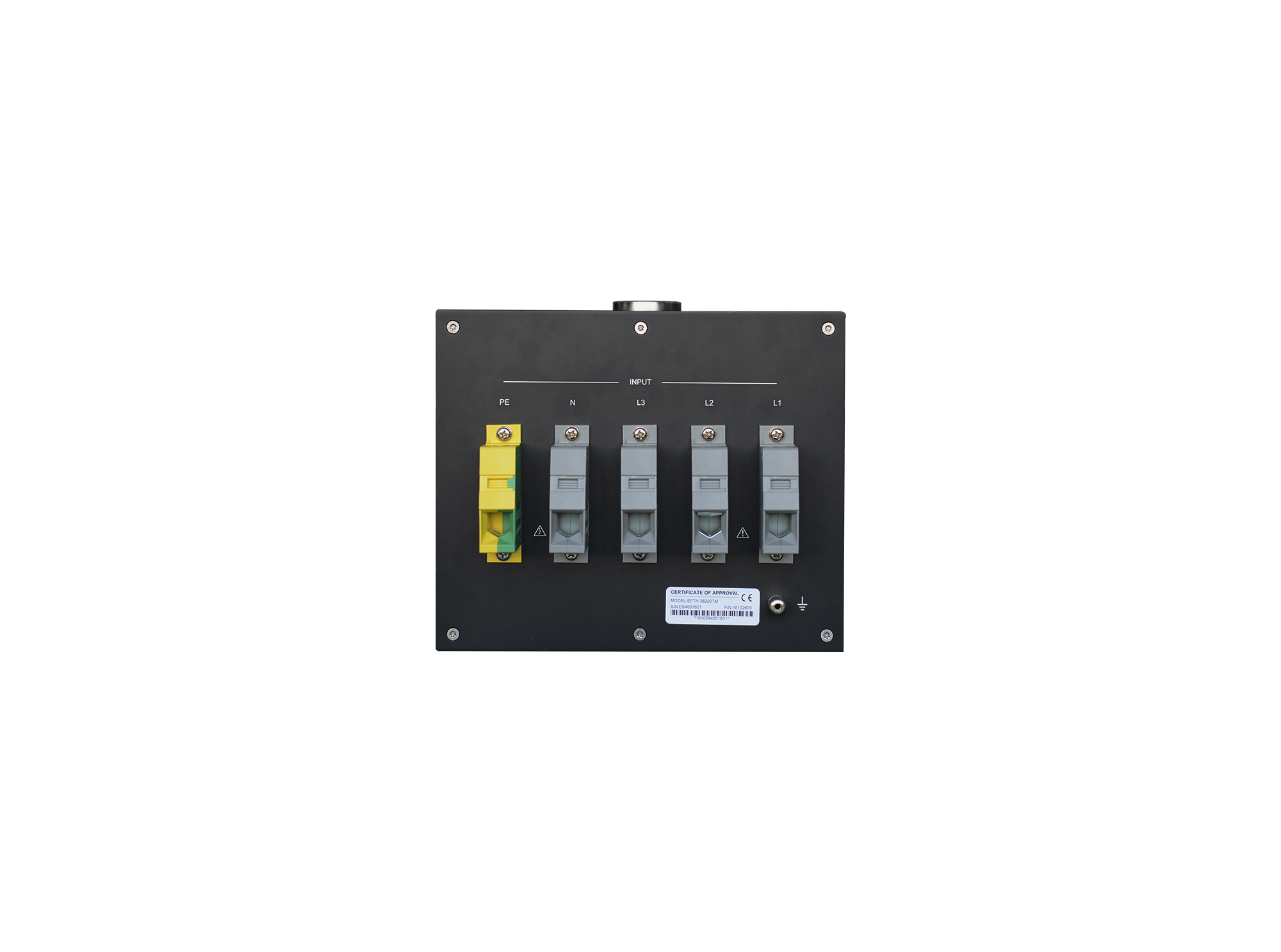

高压大功率脉冲群耦合/去耦网络

EFTN 38200TM

EFTN 38200TM为满足IEC 61000-4-4要求的手动三相耦合/去耦网络，具有可靠性好、性能稳定、使用方便等特点；能够满足AC 380 V 200 A带载能力。

产品概述

EFTN 38200TM为满足IEC 61000-4-4要求的手动三相耦合/去耦网络，具有可靠性好、性能稳定、使用方便等特点；能够满足AC 380 V 200 A带载能力。

产品特点

> EUT最大电压AC 380 V
> EUT最大电流 200 A
> 内置温度计
> 符合EN/IEC 61000-4-4标准
> 体型轻便，应用于现场测试的理想设备
> 兼容所有厂牌ROYAL皇家88测试设备

产品标准

IEC标准

GB/T标准

EN标准

应用行业

产品参数

技术参数

电压	最高可达4.2 kV 注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值；
耦合路径	L1、L2、L3、N、PE任意耦合
耦合投切方式	手动投切
耦合电容	33 nF
耦合衰减	<2 dB
EUT注入端的残余脉冲电压	不超过施加试验脉冲电压的10%
EUT带载能力	三相五线 Max AC 380 V 200 A
EUT电源电压注入	香蕉插头线
EUT注入方式	同轴线
仪器接地连接方式	使用扁平接地线

通用参数

产品配件

标配附件

测试线、接地线、同轴线、说明书
